Su arıtma, kimya, enerji ve diğer sektörlerde, su kalitesinin toplam sertliği kritik bir göstergedir. Aşırı yüksek sertlik boru hatlarında kireçlenmeye neden olurken, büyük sertlik dalgalanmaları proses kontrolünü etkiler. Geleneksel manuel titrasyon yöntemi doğru olsa da, gerçek zamanlı geri bildirim sağlayamaz ve emek yoğundur. Bu nedenle, giderek artan sayıda işletme çevrimiçi toplam sertlik sensörlerini tercih etmektedir.
Piyasada birçok ürün varken, istikrarlı, dayanıklı ve kolay entegre edilebilen bir sensör nasıl seçilir?

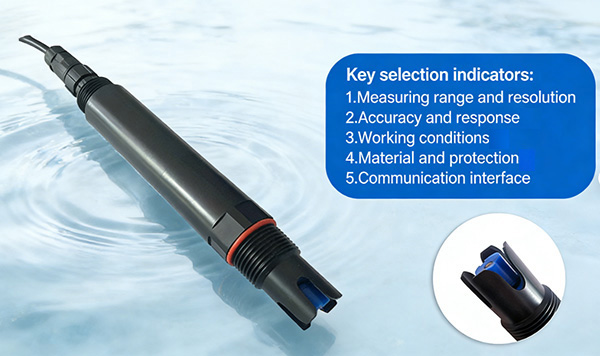

ZW-TH-PR çevrimiçi toplam sertlik sensörü
Örneğin, bu makale sensör seçimi için önemli noktaları açıklamaktadır.
Çevrimiçi Toplam Sertlik İzleme Neden Gereklidir?
Toplam sertlik esas olarak sudaki kalsiyum ve magnezyum iyonlarının konsantrasyonunu ifade eder. Gerçek zamanlı izlemenin faydaları açıktır:
-
Kireç oluşumunu önleme: Kazanlarda ve ısı eşanjörlerinde kireç önleyici maddenin dozajını zamanında ayarlayın.
-
Proses kontrolü: Gıda, içecek ve ilaç endüstrilerinde suyun sertliği ürün kalitesini doğrudan etkiler.
-
Erken uyarı: Su sertliğindeki ani artış, su kaynağındaki kirliliğin veya ekipman sızıntısının hızlı bir şekilde tespit edilmesini sağlar.
Çevrimiçi sensörler, PLC veya ana bilgisayarlara bağlandığında sürekli veri çıkışı sağlayabilir ve otomatik kontrolü gerçekleştirebilir.
Sensör Prensibi: İyon Seçici Elektrot (ISE) Yöntemi
Çoğu çevrimiçi sertlik sensörü şu yöntemi kullanır:

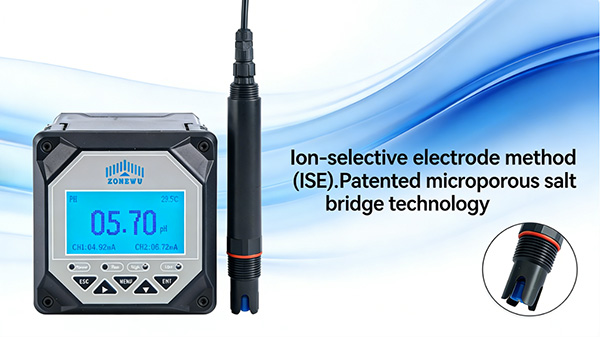

İyon Seçici Elektrot (ISE) yöntemi
ZW-TH-PR, referans sistemi temel alınarak oluşturulmuş, PVC membranlı kalsiyum-magnezyum seçici bir elektrottur.
ZW-TH-PR aşağıdaki özelliklere sahiptir:
patentli mikro gözenekli tuz köprüsü teknolojisi
Referans elektrolit, basınç altında yavaşça sızarak kararlı bir sıvı bağlantı potansiyeli oluşturur. Sıradan elektrotlarla karşılaştırıldığında, bu tasarım daha kararlı bir referans sistemi ve daha uzun elektrot kullanım ömrü sağlar.
Ayrıca, 0~40℃ aralığında mevsimsel değişikliklerden kaynaklanan hataları ortadan kaldıran otomatik sıcaklık dengelemesi için dahili bir Pt1000 sıcaklık sensörüne sahiptir.
Temel Seçim Göstergeleri
1. Ölçüm Aralığı ve Çözünürlük
ZW-TH-PR, 0~1000,0 mg/L (CaCO₃ olarak hesaplanmıştır) ölçüm aralığına, 0,1 mg/L çözünürlüğe ve 0,1 mg/L minimum algılama limitine sahiptir. Bu aralık, çoğu endüstriyel su uygulamasını kapsar (içme suyu < 150 mg/L, sirkülasyon suyu 300~800 mg/L). Eğer yerinde sertlik sıklıkla 1000 mg/L'yi aşıyorsa, daha geniş aralıklı bir model veya seyreltilmiş numune alma gereklidir.
2. Doğruluk ve Yanıt Süresi
Doğruluk: Okumanın ±%10'u; Tepki süresi (T90): < 60 saniye. ±%10 doğruluk, süreç trendi izleme için yeterlidir ve laboratuvar yöntemleriyle düzenli karşılaştırma ve kalibrasyon yapılarak daha yüksek hassasiyet elde edilebilir.
3. Çalışma Koşulları
-
Sıcaklık: 0~40℃
-
Basınç: ≤ 0,2 MPa
-
pH aralığı: 4~10
Suyun pH değeri belirlenen sınırı aşarsa veya yüksek konsantrasyonda girişim yapan iyonlar (örneğin, sülfürler, ağır metaller) içeriyorsa, elektrot zehirlenmesi meydana gelebilir ve bu durumda ön arıtma veya özel elektrotlar gerekebilir.
4. Malzeme ve Koruma
ZW-TH-PR iki farklı gövde malzemesi seçeneği sunmaktadır:
-
Standart versiyon: POM + ABS, ekonomik, genel endüstriyel su kullanımı için uygundur.
-
Geliştirilmiş versiyon: POM + 316L paslanmaz çelik, korozyona dayanıklı, deniz suyu veya tuzlu atık su için uygundur.
IP68 koruma sınıfına sahiptir ve uzun süreli kullanım için suya batırılabilir.
5. İletişim Arayüzü
Standart yapılandırma: RS485 + Modbus RTU protokolü (varsayılan baud hızı 9600, ayarlanabilir adres); 4-20mA çıkışı isteğe bağlıdır. Sertlik ve sıcaklık değerleri, kolay sistem entegrasyonu için tek bir komutla okunabilir.
Kurulum ve Bakım İpuçları
-
Montaj açısı: Sensör, kabarcık oluşumunu önlemek için mutlaka eğimli (≥15°) olarak monte edilmelidir; ters çevrilmiş veya yatay montaj kesinlikle yasaktır.
-
Arayüz: 3/4 NPT dişli, batırma veya boru hattı montajını destekler (boru hattı montajı için akış hücresi gereklidir).
-
İlk kullanım: Elektrodu, güç açıkken 48 saat boyunca musluk suyuna daldırarak etkinleştirin, ardından deiyonize suyla durulayın.
-
Uzun süreli saklama: Elektrodu sudan çıkarın, koruyucu bir kapakla örtün ve hassas membranın kurumasını önlemek için kuru bir yerde saklayın.
-
Temizleme: Tortu oluşması durumunda PVC membranı deiyonize suyla durulayın; organik silikon yağı veya gres ile temasından kaçının.
-
Kalibrasyon: İki noktalı kalibrasyon (sıfır noktası + eğim). Fabrikada önceden kalibre edilmiştir, standart çözümlerle Modbus komutları aracılığıyla yerinde kalibrasyon yapılabilir.
Elektrot, 6 ay garantili bir sarf malzemesidir. Tepki yavaşladığında veya kalibrasyon başarısız olduğunda değiştirin.
Seçim Özeti
Çevrimiçi sertlik sensörü seçimi için beş önemli nokta:
-
Aralık eşleşmesi: Gerçek sertlik aralığını kapsayıp kapsamadığı.
-
Çalışma uyumluluğu: pH, sıcaklık ve basıncın izin verilen aralıkta olup olmadığı.
-
Korozyon direnci: Suya karşı aşındırıcı özelliğine göre gövde malzemesi seçin.
-
İletişim uyumluluğu: Protokolün mevcut sistemle uyumlu olup olmadığı.
-
Bakım maliyeti: Elektrotun kullanım ömrü ve değiştirme sıklığı.
ZW-TH-PR, 0~1000 mg/L aralığında olgunlaşmış bir üründür. Patentli referans sistemi, IP68 koruma sınıfı ve çift malzeme seçeneği, onu çoğu endüstriyel senaryo için uygun hale getirir. İstikrarlı ve güvenilir izleme verileri elde etmek için saha koşullarına dayalı kapsamlı değerlendirme şarttır.
